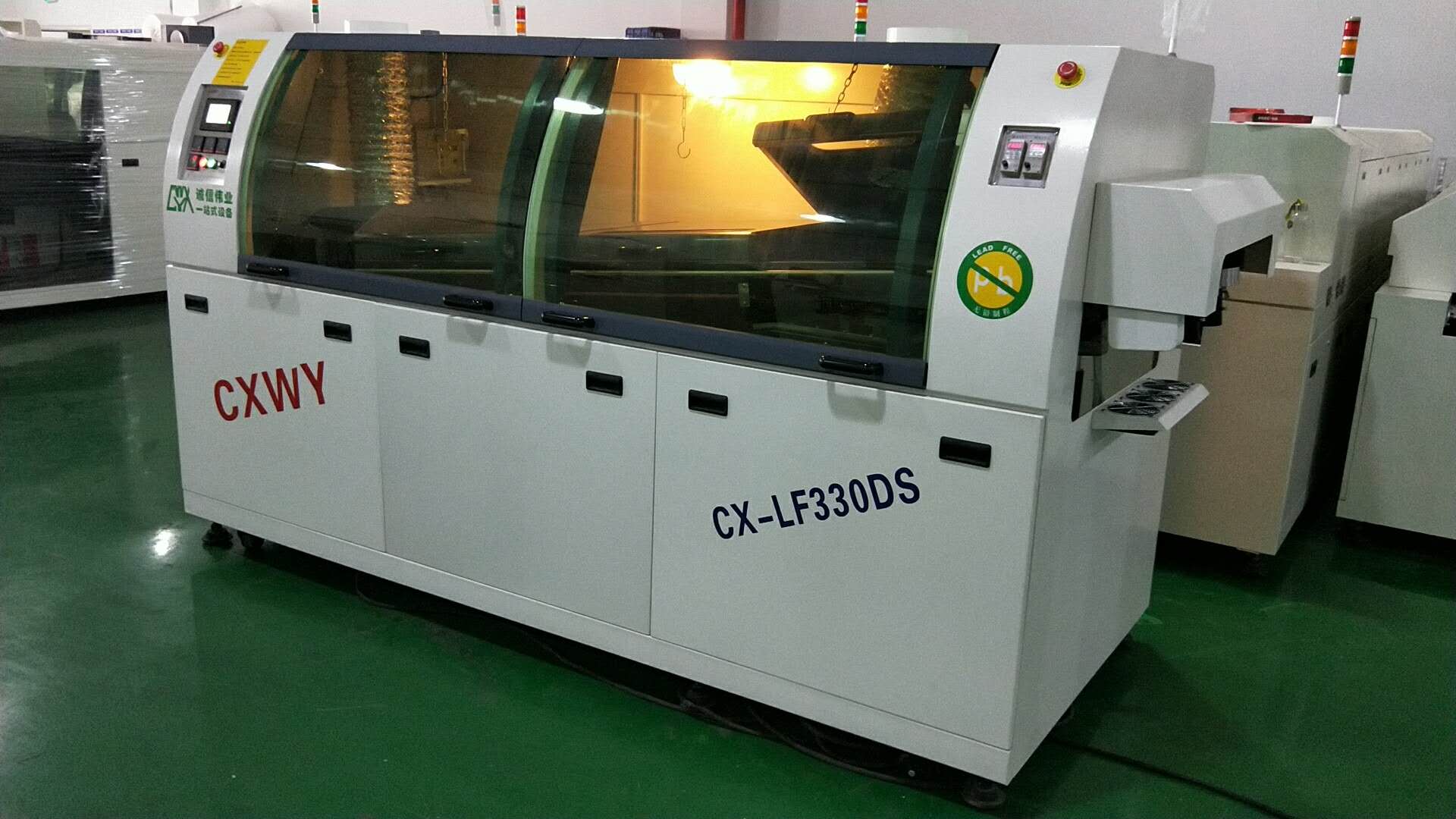

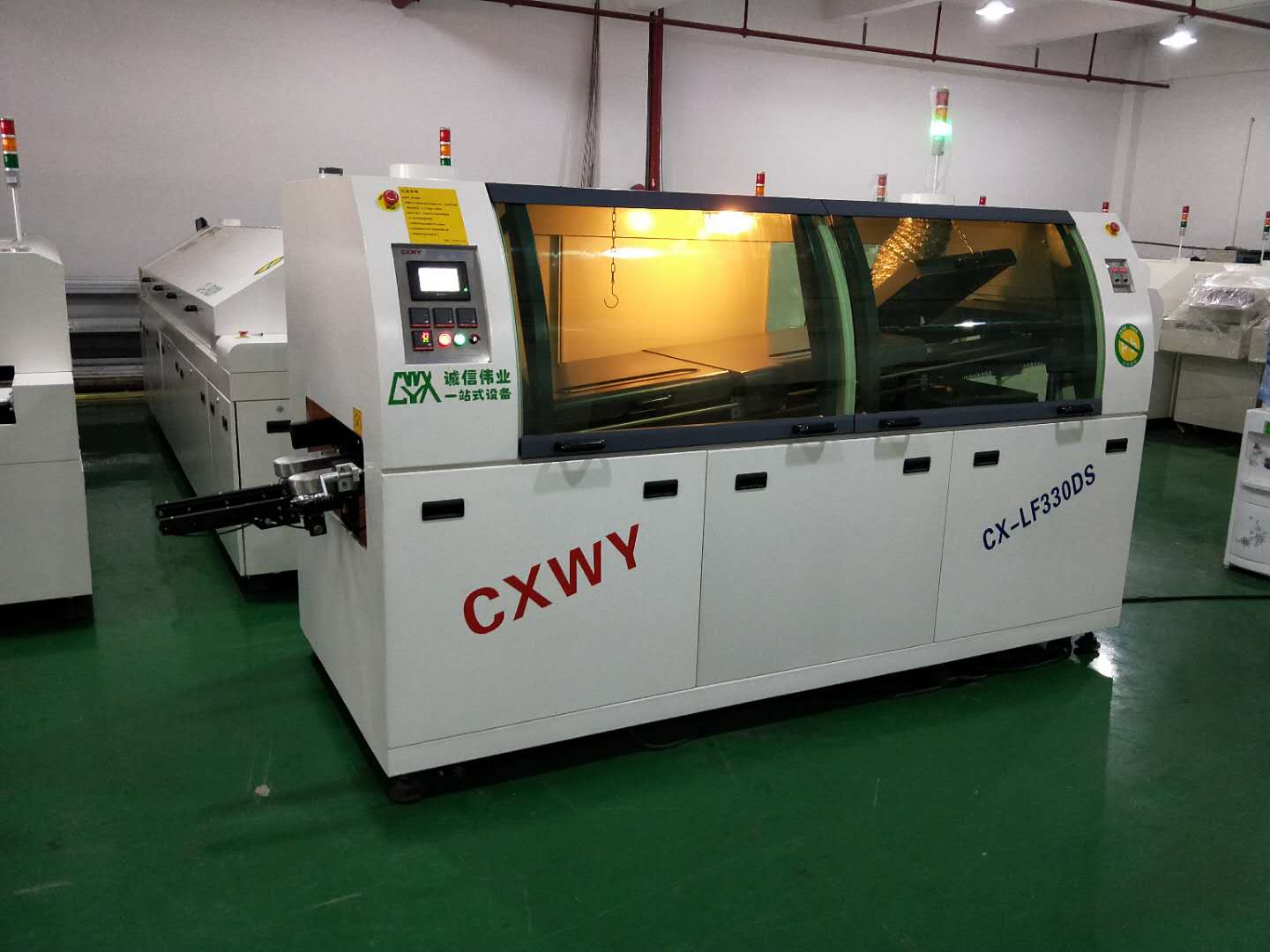

PCB板可調寬度

Max.50~300

PCB板運輸高度

750±50mm

PCB焊接速度

0-2000mm／Min

（焊接傾角）

3~7度

焊接角度顯示儀

/

元件高度限製

Max.100mm

波峰高度範圍

0——12mm

波峰數量

2

預熱區長度

1400mm

預熱區數量

3

預熱區功率

7.5KW

預熱區溫度

室溫~260℃可設置

加熱方式

全熱風循環

冷卻區數量

1

冷卻方式

風機對吹強製冷卻

適用焊料類型

無鉛焊料/有鉛焊料

錫爐功率

13kw

錫爐溶錫量

Approx.300kg

錫爐材質

4MM厚316L無鉛不鏽鋼

錫爐類型

可調噴口抗氧化錫爐

錫爐加熱工藝

三麵鑄鐵板，環形不鏽鋼發熱管嵌入式直貼鈦合金爐膽，熱利用率高，保溫性好，

錫爐溫度

室溫~350℃、控製精度±1-2℃

錫爐溫度控製精度

±1.5º

焊錫添加

手動

錫爐進出方式

一鍵自動進出

溫度控製方式

P.I.D+SSR

整機控製方式

PLC+觸摸屏控製

助焊劑容量

5/6升

助焊劑添加方式

自動監控液位，自動添加

助焊劑流量

10~100ml/min，

噴霧方式

步進伺服馬達＋雷賽控製器

噴嘴

免拆洗專利噴嘴，保證永遠不會堵，

助焊劑回收

托盤回收

電源

3相5線製 380V

啟動功率（總功率）

Max.22kw

正常運行功率

Approx.6.5kw

氣源

4~7KG/CM2

外型尺寸

L3600×W1200×H1650MM

重量

Approx.1000kg

機體結構

最新流線型外殼設計，采用工業槽鋼作框架，2mm厚鋼板折彎製作外殼，機體底部有6個萬向輪，另有6個腳杯起定位放置用（可調節機體水平及高度）；前門為一個加長弧形鋼化玻璃,最大視角設計

前門結構

全封閉式透明鋼化玻璃門結構，玻璃門設雙液壓氣彈簧拉伸開蓋，保證最大的作業及維護空間

後門結構

磁鐵帶手扣式可拆缷結構，最大的維護空間

機體頂部

置防爆照明燈一套

表麵處理

整機噴塗電腦白（玻璃門框為天藍色）

噴霧部分

噴頭

桃花视频偉業專業噴頭，免拆洗，噴霧霧化，流量可調。

噴霧擺動

步進馬達+雷賽控製器，擺動均（jun1）勻無盲區，避免漏噴和盲噴現象

助焊劑回收係統

噴嘴下麵選用不鏽鋼折彎成型作托盤，用以裝廢水和助焊劑，可隨意抽出清洗；

助焊劑抽取

助焊劑箱安裝高低液位報警，低液位自動啟動抽取泵自動抽取，高液位報警自動觸發停止抽取電磁閥。

噴霧箱結構

全封閉式噴霧箱，防止助焊劑刺激性氣味傷害員工身體，避免多餘的助焊劑飄入預熱箱引起火災。

預熱部分

三段式預熱區

1400mm/3段獨立控溫預熱區，能提供適量充足的預熱調整空間，可預熱一些相對大的PCB、較複雜的產品，適應型低固體殘留免洗鬆香型助焊劑； 減小PCB板熱衝擊，PCB板受熱均勻，可提高生產效率。

溫控方式

采用國內最新進的固新溫度采集模塊，PID控溫精確、可靠，進口熱電偶檢測係統,做有熱電偶異常報警功能。

加熱部件

預熱箱采用進口鍍鎳發熱絲+馬達運風，錫爐采用U型不鏽鋼發熱管嵌入式緊貼錫爐爐壁加熱。

預熱功率

總功率7.5kw

安裝模式

預熱係統采用直接拉出式抽屜式模塊化設計，便於維修與清潔保養。

預熱箱蓋

采用圓弧流線形外觀設計，內充進口西斯爾高密度岩棉，增強保溫效果。前端設全程可視玻璃觀察窗。

傳輸部分

高強度耐磨導軌

加硬合金導軌，耐高溫防腐蝕；

導軌平行度

二點同步導軌調寬裝置，蝸輪、蝸杆加高精密絲杆調寬，調寬精度小於0.2mm，6點支撐，使導軌保持平行一致，無大小頭，整條導軌安裝，勿須截斷，（附角度尺）

調寬方式

手動精準調寬，避免馬達緩衝帶來的誤差。

傳遞用雙鉤爪

2MM加厚承重爪。大小板通吃，

C/V速度設定最小單位

最小單位1mm／min 0-1800mm／min

C/V速度偏差範圍

電子閉環控製 0-10mm／min以內

鏈條張緊裝置

鏈輪調節張緊

運輸馬達

變頻馬達，

過載保護功能

限力器過載保護，防止過載帶來的機器損壞

錫爐部分

錫爐特點

錫爐采用自動進出，316L材料無縫焊接，厚度4MM,耐變形耐高溫，錫爐噴口氧化寬度可調節，調節範圍：100-300MM任意調節。

超低氧化設計

高品質錫爐，熱穩定性好，采用液態錫流動式設計原理，減少錫的衝擊氧化量。波峰可隨PCB板寬窄調節，大大減少了焊接小PCB板時錫的氧化量.

經濟型運行

通過PLC及光電開關控製來板噴霧起波功能，減少不必要的浪費

錫波可調高度

0-15mm（平整）

波峰馬達

高溫馬達，變頻精確調節波峰高度，數字化調節

加熱部件

采用台灣進口耐幹燒不鏽鋼發熱管，使用壽命長；外置矩陣加熱係統，錫爐加熱采用上下層加熱，更精確，不會爆錫，多道加強筋抗變形。省電40%，每天大約省電30度電

冷卻係統

製冷方式

風機強製冷卻

自動洗爪裝置

進口優質微型防腐蝕化工泵，雙邊洗爪，丙醇為清潔劑，自動循環清洗鏈爪。

軟件控製係統

l 自動故障報警功能：紅燈超溫報警，綠燈正常，黃燈低溫報警，觸摸屏通訊中斷報警等。

l 可分別控製預熱區溫度,錫爐溫度,運輸速度，噴霧動作，強製冷卻等。

l 一周時間設定 （可設定一周七天，每天三次的自動開關機時間）。

l 機頭、機尾設有兩處應急緊急製，特殊、緊急情況下請按下。
