項  目

規   格   型   號

控製係統

工控機＋德國西門子PLC/專用單片機

加熱/冷卻區

上八下八共16個加熱區 2個冷卻區

加熱區長度

3600mm

過爐通道高度

25MM

溫控範圍

室溫～350℃

溫控精度

±1～2 ℃

三點溫差

±2℃

溫度曲線測試軟件和模塊

深圳矽創

冷卻方式

強製風冷（軸流風冷係統）

PCB尺寸

（W）50～（W）400mm

PCB傳輸高度

900±20mm

傳送方式

鏈軌+網帶傳送

傳送方向

左→右

傳送速度

0～2000mm/min  變頻可調

導軌調寬範圍

50～530mm

傳輸網帶寬度

600mm

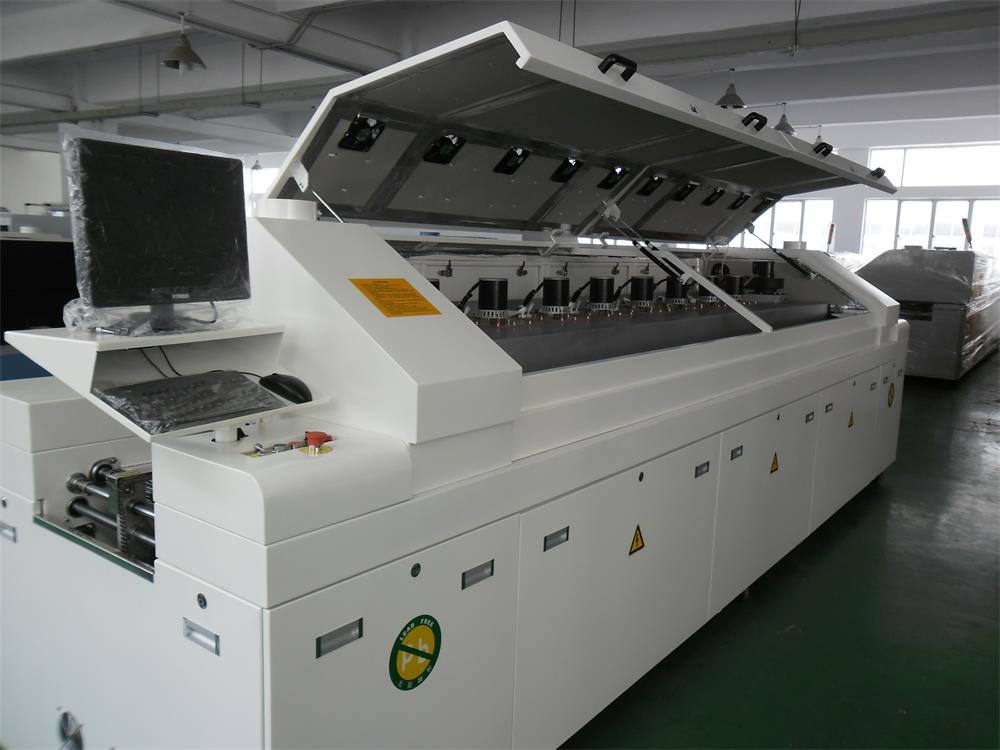

上下內膽打開方式

電動馬達推杆頂升方式，不需要空壓機，無噪音無震動開啟幅度大，方便檢修

斷電保護

UPS電源

電源

A3ø380V 50HZ

正常運行功率/總功率

9/35KW

機身尺寸(L*W*H)

5040mm(L)*1400mm(W)*1550mm(H)

淨重

1500KG

關鍵配件的型號與品牌

控製PLC及溫控模塊、通訊模塊

蘇州西門子PLC

控製電腦

台灣拓普龍工控機：液晶雙核電腦CPU：英特爾（R）淩動D525處理器, DDR-Ⅱ內存：1G, 硬盤：250G；17英寸液顯

顯示器

14寸液晶防爆顯示器

運輸馬達

台灣三越

斷電保護UPS電源

山特UPS，功率1千瓦

熱風馬達

台灣 山越90 W

電動絲杆

深圳國產

開蓋氣彈簧

四川德普氣動推杆有限公司

中間繼電器

歐姆龍(OMRON)

變頻器

台達-中達電通(VFD)

發熱絲

台灣台展，進口鎳鉻絲

工頻離心風機

新飛達(130FLJ5)

U型測速光眼

歐姆龍(OMRON)

固態繼電器

浙江LDG

空氣開關/總開關

浙江正泰

交流接觸器

浙江正泰

開關電源

上海明緯電源

熱電偶

廣州君越

485光電轉換器

上海歐斯特OST

三色報警燈

浙江立得

電磁閥

台灣亞德客
